【製造・生産技術】めっきの層構造を「角度」で暴く！リガクの「高精度蛍光X線分析」

【課題】めっきは「均一な層」ではないという罠

鉄の鋼板の上に亜鉛めっきを施して加熱すると、鉄と亜鉛が混ざり合い「合金化溶融亜鉛めっき」が形成されます。このめっき層の成分（Feの割合など）を測るために、工場ではX線を当てて跳ね返ってくる光（蛍光X線）の強さを測る装置が使われています。

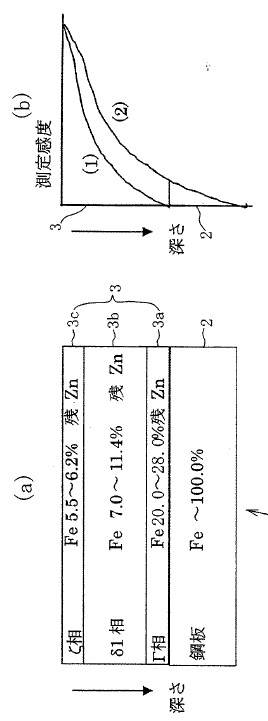

しかし、ここに大きな落とし穴がありました。めっき層は全体が均一に混ざっているわけではなく、表面から鋼板に向かって、Fe濃度が異なる複数の層（ζ相、δ1相、Γ相）のミルフィーユ状になっています。

生産条件によって「表面のζ相だけが少し厚くなる」といった層のバランス変動が起きると、めっき全体の付着量やFeの含有率が同じであっても、跳ね返ってくるX線の強さが変わってしまい、測定結果に大きな誤差が生じてしまうという課題を抱えていました。

【解決策】「高角度」と「低角度」の二刀流で深さを読み分ける

リガクは、X線が物質から飛び出してくる際の「角度」によって、情報を拾いやすい「深さ」が変わるという物理法則に着目し、この誤差を計算で補正する手法を発明しました。

1. 2つの角度（高角度と低角度）から同時に検出

X線を試料（鋼板）の真上（高角度：例えば40度）から検出すると、めっき層の奥深くまで全体の情報をまんべんなく拾うことができます。一方で、すれすれの斜め（低角度：例えば5度〜10度）から検出すると、X線が試料内を長く通る間に吸収されてしまうため、「表面付近（ζ相）の情報」だけが強調されて検出されます。

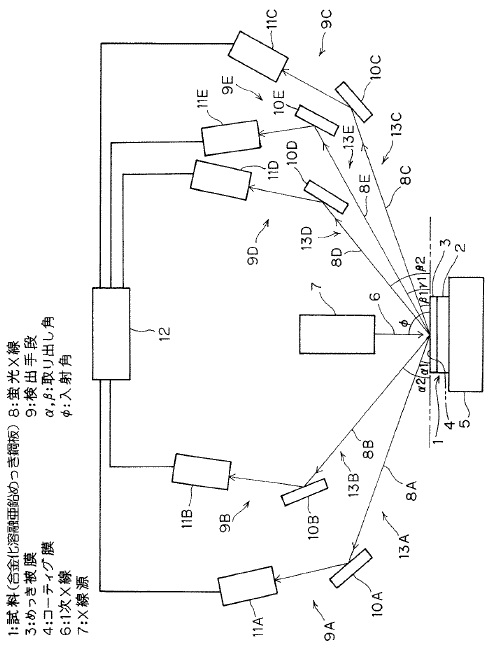

図2のように、本装置は高角度と低角度にそれぞれ検出器を配置し、異なる深さの情報を同時に取得します。

2. FP法（ファンダメンタルパラメータ法）による誤差の補正

次に、高角度で検出したメインのX線強度（全体の情報）と、低角度で検出したサブのX線強度（表面付近の情報）を、X線分析の理論計算式である「FP法」に組み込みます。

低角度のデータを見ることで「あ、いま表面のζ相が通常より厚くなっているな」という層構造の偏りをアルゴリズムが推測します。その偏りによって生じるX線強度のズレを計算によって差し引く（補正する）ことで、層構造がどのように変動していても、正確な「Fe含有率」と「付着量」を導き出せるようになりました。

【効果】高品質な自動車用鋼板の安定生産を支える

この蛍光X線分析技術により、鉄鋼メーカーの製造現場に以下のような劇的な効果がもたらされます。

• 製造ライン上（インライン）での高精度な品質管理： めっき層の構造が変動しやすい生産条件下でも、立ち止まることなく正確な成分測定が可能になり、歩留まりが向上します。
• 自動車用鋼板のさらなる高品質化： プレス加工性や防錆性に直結する「Fe含有率」を厳密にコントロールできるようになり、より高品質で安全な自動車づくりに貢献します。
• 破壊検査コストの削減： 試料を切り出して化学分析を行う必要性が減り、品質保証にかかる時間とコストを大幅に削減できます。

日本の基幹産業である「鉄鋼」の品質を、世界トップレベルの計測技術が裏で支えていることを示す本特許。大阪発明協会会長賞の受賞にふさわしい、産業の根底を強固にする素晴らしい発明です。
