【食品・ライフスタイル】汚れると文字が浮かび上がる！東洋アルミの「交換お知らせフィルター」

【課題】インク印刷による「目詰まり」と通気性の低下

従来の交換お知らせフィルターは、表面に特殊なインクで文字や模様を印刷し、その上に汚れが付着することで文字が目立つようになる仕組みでした。

しかし、インクを塗布した部分は不織布の繊維の隙間が埋まってしまうため、フィルター本来の役割である「通気性」が低下してしまうという欠点がありました。空気が通りにくくなると換気扇の吸い込み能力が落ちてしまいます。

また、インクを使用することは製造コストの増加や、廃棄時の環境負荷にも繋がります。通気性を100%保ちながら、いかにして汚れ具合を視覚的にユーザーに伝えるかが大きな課題でした。

【解決策】エンボス加工の「溝の幅」だけで文字を表現する

東洋アルミエコープロダクツは、インクを一切使わず、フィルターに施すエンボス加工（凹凸）の「溝の幅」を変えるだけで文字を浮かび上がらせるというスマートな解決策を発明しました。

1. インクを使わず「溝の幅」を変化させて模様を描く

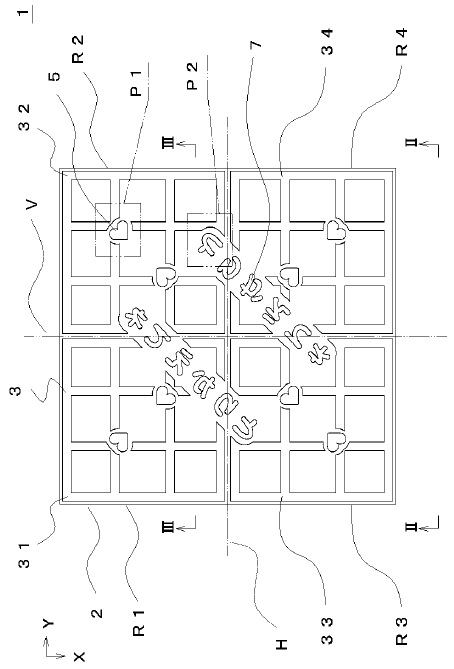

本技術では、フィルターの表面に格子状の溝（エンボス加工）を熱圧着などで形成します。

このとき、文字や図形にしたい部分（例えば「と」の字のライン）の溝の幅を、周囲の通常の溝よりも意図的に「広く」または「狭く」設定します。インクを塗るのではなく、凹凸のパターンの違いだけで文字の輪郭を描き出すのです。

2. 汚れの「溜まり方の差」を利用して文字を浮かび上がらせる

換気扇を使用し続けると、フィルターにホコリや油汚れが付着します。このとき、凹凸の形状によって「汚れの付きやすさ」に差が生じます。

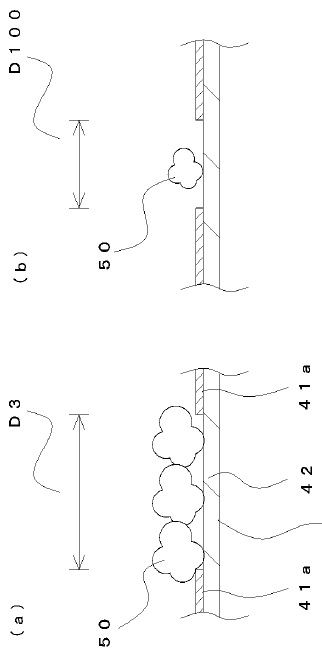

図2に示されるように、溝の幅が広い部分（図2a）と狭い部分（図2b）とでは、ホコリ（50）が引っかかる面積や落ち込む深さが異なります。この「汚れの付き方のコントラスト」が徐々に大きくなることで、ある時期に達すると隠れていた「とりかえてネ」の文字がくっきりと浮かび上がってくる仕組みです。

【効果】換気性能を落とさず、家事の負担を軽減する

このインクレスのフィルター構造体により、私たちの生活に以下のような効果がもたらされます。

• 通気性の完全な維持： インクによる目詰まりがないため、換気効率を落とさずに油汚れやホコリをしっかりキャッチします。
• 一目でわかる確実な交換タイミング： 汚れの蓄積に比例して文字が浮かび上がるため、誰でも直感的に取り換え時期を把握でき、換気扇内部を汚す前に交換できます。
• 環境負荷とコストの低減： インクや印刷工程が不要になることで製造コストが下がり、リサイクルや廃棄時の環境負荷も削減されます。

家庭の身近な悩みに対して、素材の特性と物理的な形状だけでシンプルかつ完璧な回答を出した本技術は、大阪発明協会会長賞の受賞にふさわしい、優れた日用品イノベーションです。
