【課題】「ここに手をかざす」のステッカーと実際のセンサ位置が合わない

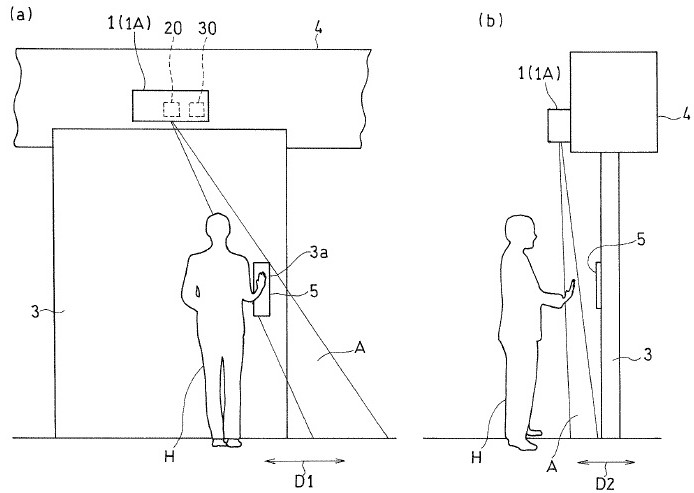

非接触スイッチを導入する際、壁面やガラス面に「ここに手をかざしてください」というステッカー（サイン）を貼り、そのステッカーに向けてドア上部のセンサから赤外線を照射して検知エリアを設定します。

しかし、赤外線は人間の目には見えません。そのため、設置業者は「おそらくこの辺りだろう」と感覚でセンサの角度を調整し、実際に手をかざしてドアが開くかを何度もテストする必要がありました。

もしステッカーの位置と実際の検知エリアの中心が少しでもズレていると、利用者がステッカー通りに手をかざしても「ドアが開かない！」というトラブルになり、クレームや再調整の依頼に繋がるという大きな課題を抱えていました。

【解決策】手の位置に応じた「光の点滅」で、見えないエリアを可視化する

オプテックスは、専用の測定器などを使わず、センサ自身に「自分がいま、どれくらい強く手を見ているか」をリアルタイムで発信させるというアプローチでこの課題を解決しました。

1. 「検知レベル」を点滅スピードに変換する設定モード

本技術のセンサには、通常動作とは別に「検知レベル報知モード（調整モード）」が搭載されています。

このモードをONにしてステッカーの前で手を動かすと、センサが受け取る赤外線の反射光の強さ（検知レベル）に応じて、センサ本体のLEDランプの光り方が変化します。具体的には、手が検知エリアの端にある時は「遅い点滅」、中心に近づくにつれて「速い点滅」へとリアルタイムに変化するようプログラミングされています。

2. 勘に頼らない、確実な位置合わせの実現

これにより、設置業者はステッカーの前で手を左右に動かしながら、LEDランプが「最も速く点滅する（または点灯に変わる）位置」を探すだけで、検知エリアの「ど真ん中（ピーク位置）」を正確に特定することができます。

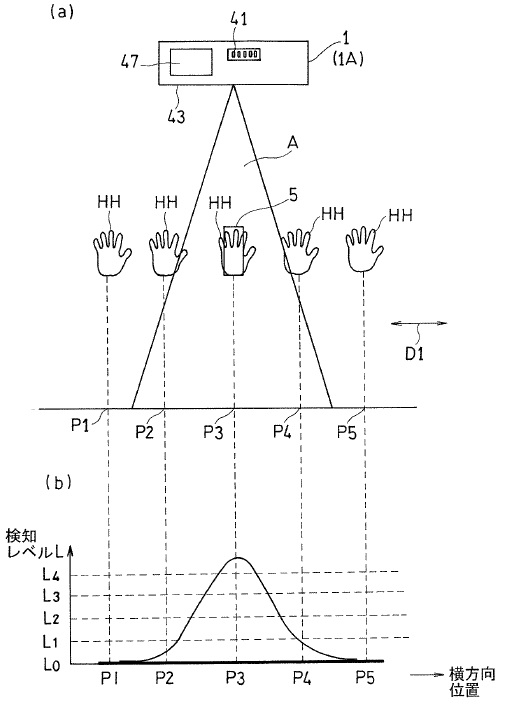

図2に示されるように、最もレベルが高い「P3」の位置とステッカーの位置が合っていなければ、センサの角度をカチッと微調整すればよいのです。

【効果】施工現場のストレスをなくし、快適な自動ドア環境を提供

この能動型物体検出センサにより、設備・建築の現場に以下のような大きな効果がもたらされます。

• 設置・調整作業の時間を大幅に短縮： 目視で検知エリアの中心を把握できるため、トライ＆エラーを繰り返す必要がなくなり、施工時間を劇的に短縮できます。
• 「開かない」トラブルの未然防止： ステッカーと検知エリアをピッタリと一致させることができるため、利用者にとってストレスのない確実な自動ドアの動作を実現します。
• 特殊な測定ツールが不要： センサ単体で位置調整が完結するため、作業員が専用の機器を持ち歩く必要がなく、メンテナンス性にも優れています。

非接触技術が当たり前になった現代において、「施工する人」の苦労に着目し、ちょっとしたソフトウェアの工夫で大きな課題を解決した本特許は、滋賀県知事賞の受賞にふさわしい、社会実装力の高い優れた発明です。
