【医療・バイオ】しっかり握れて正確に測れる！ミナト医科学の「呼吸機能検査装置」

【課題】全力で息を吐く検査における「姿勢の不安定さ」

呼吸機能検査は、肺活量や気道の状態を調べるために非常に重要な検査です。この検査では、患者さん自身がフローセンサーと呼ばれる機器を手に持ち、口にくわえて全力で息を吐き出す必要があります。

しかし、従来のフローセンサーは単なる円筒形であることが多く、高齢者や子供、あるいは手に力が入りにくい患者さんにとっては、しっかりと握り続けることが困難でした。

機器をしっかり保持できないと、息を吐き出す反動で顔の向きがズレてしまったり、マウスピースと唇の間に隙間ができて息が漏れてしまったりします。息漏れが発生すると検査の数値が不正確になり、何度も苦しい検査をやり直さなければならないという、患者さんと医療従事者双方にとって大きな負担となっていました。

【解決策】フローセンサーと一体化した「ループ状ハンドル」

ミナト医科学は、フローセンサーそのものの測定精度だけでなく「患者がいかに正しく機器を持てるか」というヒューマンインターフェースの観点から、センサー下部に専用のハンドル構造（把持部）を設けることでこの課題を解決しました。

1. 握りやすさを追求した把持部（ハンドル）構造

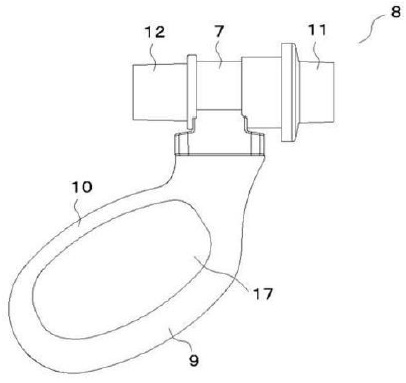

本技術では、図1に示すように、息の通り道となるフローセンサー本体の下方に、患者さんが握るための把持部（9, 10）を配置しています。

特に、前後の把持部が繋がって一体となったループ状のハンドル（17）を形成している点が特徴です。この構造により、患者さんは指をループに掛けてしっかりと機器をホールドすることができ、全力で息を吐き出してもセンサーが口元からブレるのを強力に防ぐことができます。

2. マウスピースとフィルターの自在な付け替え

さらに、この装置は医療現場の感染対策にもしっかりと対応しています。

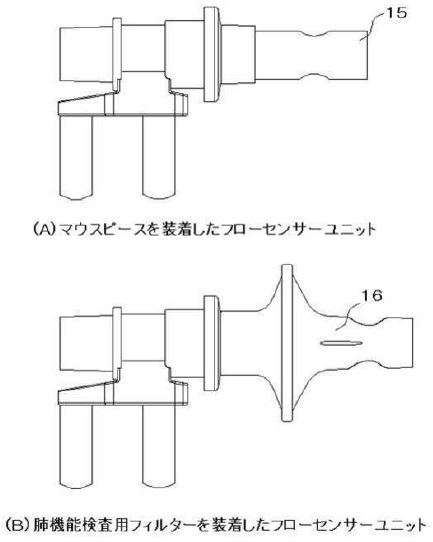

図2のように、フローセンサーの口元側には、通常のマウスピース（15）だけでなく、飛沫やウイルスの侵入を防ぐ肺機能検査用フィルター（16）を簡単に装着できるよう設計されています。ハンドル部分が下方に独立しているため、これらのアタッチメントを取り付ける際にも手が邪魔にならず、スムーズな交換が可能です。

【効果】患者の負担を減らし、医療現場の信頼性を高める

この新しいフローセンサーハンドルを備えた呼吸機能検査装置により、医療現場に以下のような効果がもたらされます。

• 正確な検査データの取得： 機器をしっかりと固定できるため、息漏れや顔のズレを防ぎ、一回の検査で信頼性の高い肺活量データを取得できます。
• 患者（特に高齢者・小児）の負担軽減： 握りやすいループ形状により、手に力が入りにくい患者さんでも楽に検査姿勢を維持でき、再検査の苦痛を減らします。
• 安全で衛生的な検査環境の実現： マウスピースと検査用フィルターを検査方針に応じてスムーズに使い分けることができ、院内感染リスクの低減に貢献します。

高度な電子計測技術と、人間に寄り添うアナログな筐体設計が見事に融合した本技術は、兵庫県発明協会会長賞の受賞にふさわしい、医療の質を底上げする素晴らしい発明です。
